Baujahr:
2017
|
Sommer-Anlage "NEUE ÄRA!", Spur N
(Nummer 6 von 6 Anlagen) |
G16
|

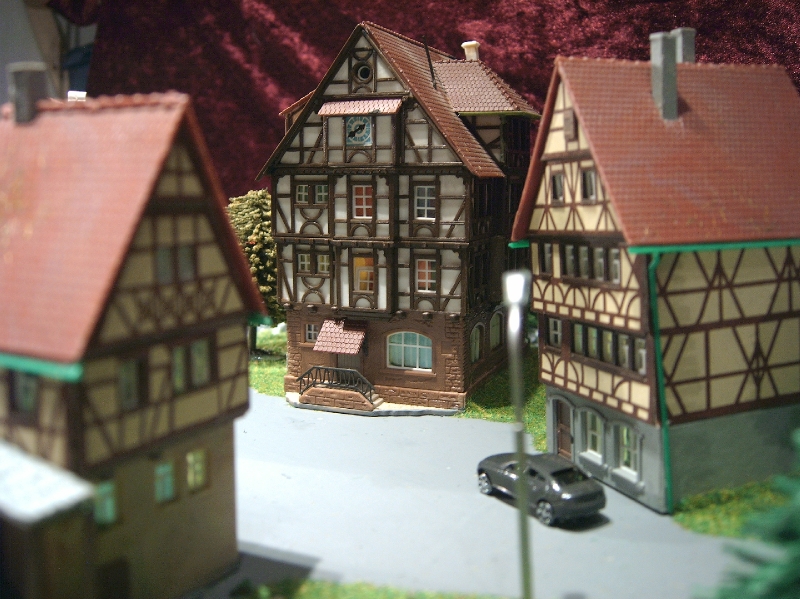

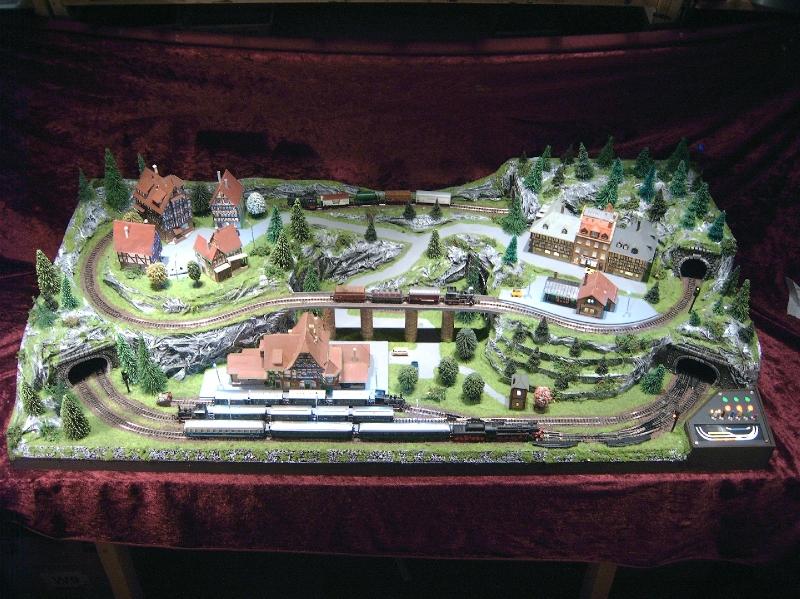

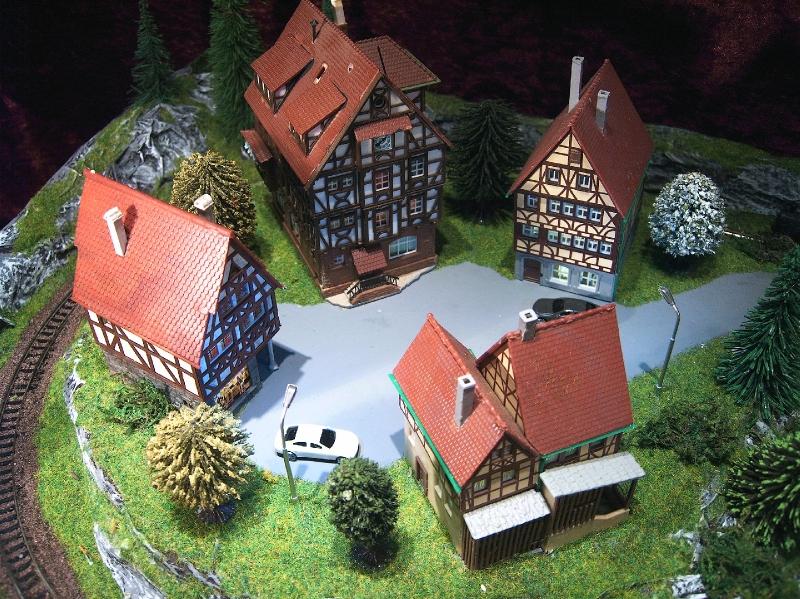

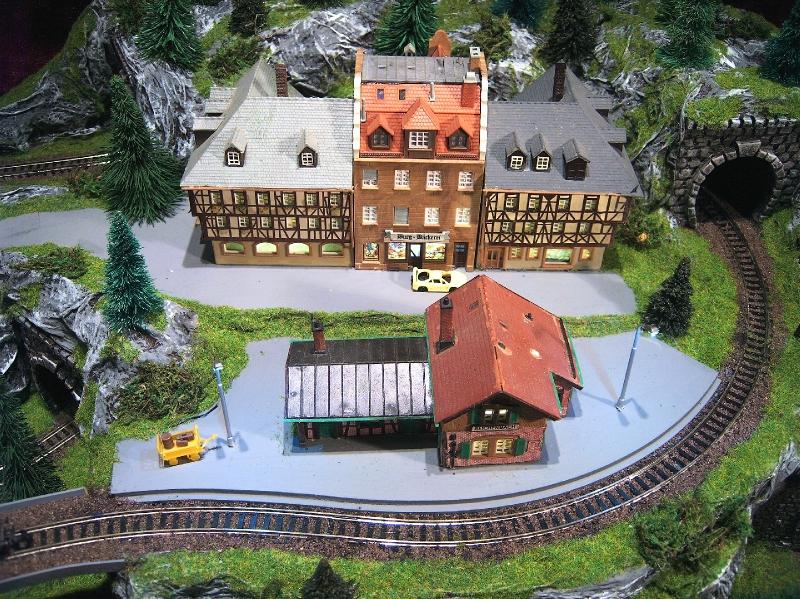

Schöne Sommer-Anlage in Spurgröße "N" (1:160) mit schönen Fachwerk-Häusern und drei getrennten Gleiskreisen.

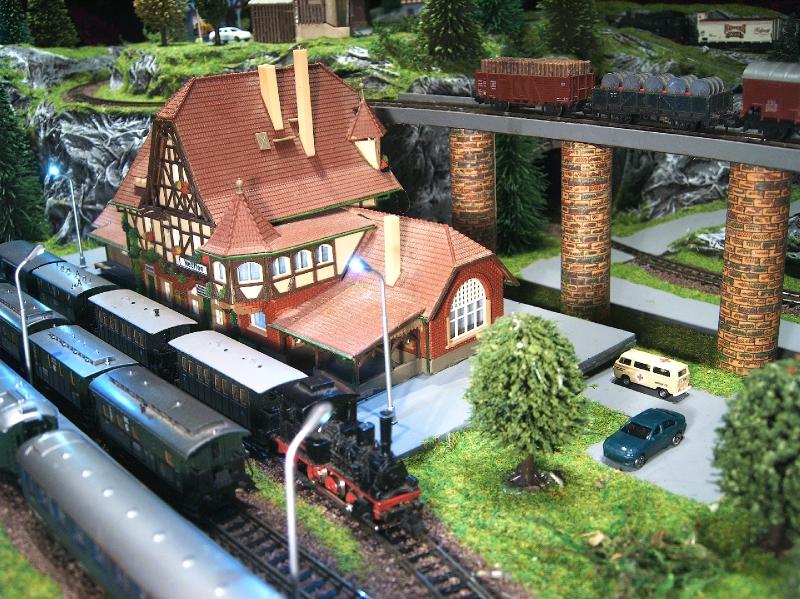

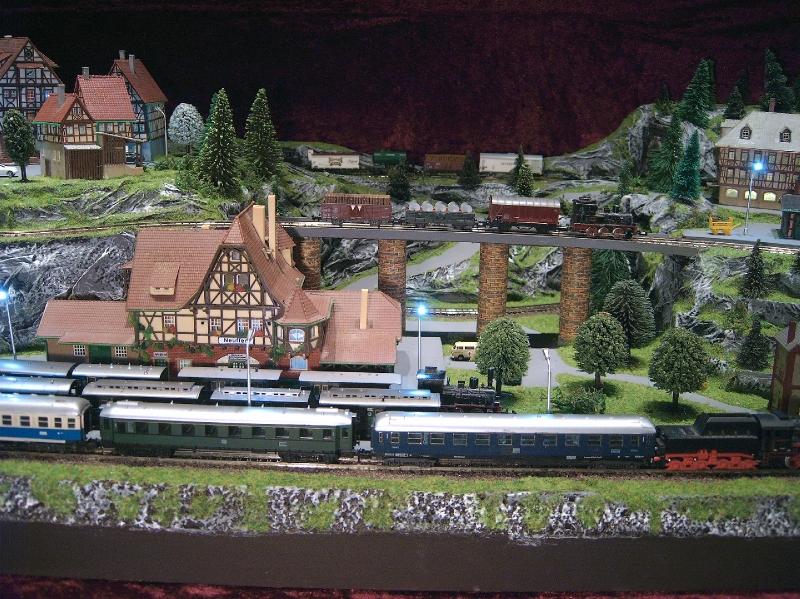

Drei Weichen ermöglichen ein Rangieren im Bahnhofsbereich der unteren Etage.
Zusätzlich gibt es vier abschaltbare Gleisabschnitte jeweils in den Bahnhofsbereichen. Drei Gleisabschnitte sind ausserdem mit Lichtsignalen ausgestattet!
Die Gebäude sind wie immer natürlich mit warmweissen LED beleuchtet.
Zusätzlich erhellen 9 Laternen die Anlage.
Laternen und Gebäude sind extra schaltbar. In der Rückwand sind insgesamt 5 Doppel-Anschlußklemmen.
3x für die 3 Gleiskreise, 1x Zubehörspannung zum Schalten der Weichen, 1x 9V DC für die gesamte Beleuchtung. Diese
Anlage ist ein Nachbau der Anlage "11-13"
Nachbau der Anlage in Spur N möglich. |
|
Geliefert
nach: 3704 Klein Wetzdorf  Österreich |
NEUHEIT:
Für eine bessere Übersicht der schaltbaren Gleisabschnitte gibt es jetzt ein laser-geschnittenes und
beleuchtetes Schaltpult! Auf dem Schaltpult befinden sich nicht nur Schalter für die Gleisabschaltungen,
sondern auch beleuchtete Weichen-Taster. Zudem gibt es ein hinterleuchtetes Gleisbild-Schema, dass die
jeweiligen abschaltbaren Gleisabschnitte übersichtlich anzeigt und den entsprechenden Schaltern farblich zugeordnet ist!
Diese Art der Lichtpulte wird es nun öfter bei größeren Anlagen geben!
|
|
Klick auf Bild für Vergrößerung
×
1 / 18  2 / 18  3 / 18  4 / 18  5 / 18  6 / 18  7 / 18  8 / 18  9 / 18  10 / 18  11 / 18  12 / 18  13 / 18  14 / 18  15 / 18  16 / 18  17 / 18  18 / 18
| . |
|
Das neue Lichtpult: |
|
|
Stellpult mit Schaltern, Tastern und hinterleuchtetem Gleisbild-Schema. Die verschiedenen Farben sind den jeweiligen Schaltern zugeordnet. |
|
Schalterbelegung:
Kippschalter blau = Gleis 1 (obere Etage)
Kippschalter gelb = Gleis 2 (Abstellgleis Bahnhof)
Kippschalter grün = Gleis 3
Kippschalter rot = Gleis 4
Kippschalter weis = Gebäudelicht
Kippschalter schwarz = Laternen
Die darüber liegenden und beleuchtete Tasten dienen zum Stellen der Weichen. Sie sind so angeordnet wie man liest, also von links nach rechts und von oben nach unten:
linke Tasten = obere linke Weiche, mittlere Tasten = untere linke Weiche, rechte Tasten = rechte Weiche.
Dabei gilt immer: "grüne" Taste = Geradeaus-Fahrt, "rote" Taste = Weiche auf Abzweig!
HINWEIS:
Die vorhandenen Lichtsignale sind logischerweise entsprechend den
Schaltzuständen der Gleisabschnitte angepasst. Sie zeigen "rot", wenn
der entsprechende Gleisabschnitt stromlos ist, und "grün" wenn der
Zug fahren darf. Gleis 2 (gelb) besitzt kein Lichtsignal. Die Lichtsignale sind entsprechend gültigem Rechtsverkehr bei der Bahn platziert!
ANMERKUNG:
Die weiss leuchtenden Gleisabschnitte sind NICHT extra schaltbar und können
daher nur von den jeweiligen angeschlossenen Modellbahntrafos geregelt werden.
Die Beleuchtung des Stellpultes funktioniert nur, wenn an den Anschlußklemmen für die Anlagen-Beleuchtung eine Spannung angelegt ist (9V DC) |
|
|
|
